Självstudie: Bygg en instrumentpanel för Java-mått med Azure Managed Grafana

I den här självstudien får du lära dig hur du konfigurerar en instrumentpanel för mått med Azure Managed Grafana för att övervaka Java-program som körs i Azure Container Apps.

Grafana är ett populärt verktyg för centraliserad måttvisualisering och övervakning i observerbarhetsindustrin. Azure Managed Grafana är en fullständigt hanterad Azure-tjänst som gör att du kan distribuera och hantera Grafana-instrumentpaneler med sömlös Azure-integrering. Du kan använda Azure Managed Grafana för att visualisera Java-mått som exponeras av Azure Container Apps eller integrera Java-mått i dina befintliga Grafana-instrumentpaneler.

I den här kursen får du:

Förutsättningar

• Ett Azure-konto med en aktiv prenumeration. Om du inte redan har en kan du skapa en kostnadsfritt.
• Azure CLI.
• Ett Java-program som distribuerats i Azure Container Apps.

Konfigurera miljön

Använd följande steg för att definiera miljövariabler och se till att ditt Azure Managed Grafana-tillägg är uppdaterat.

1. Skapa variabler som stöd för Grafana-konfigurationen.

   export LOCATION=eastus
   export SUBSCRIPTION_ID={subscription-id}
   export RESOURCE_GROUP=grafana-resource-group
   export GRAFANA_INSTANCE_NAME=grafana-name


   Variabel	beskrivning
   LOCATION	Den Plats i Azure-regionen där du skapar din Azure Managed Grafana-instans.
   SUBSCRIPTION_ID	Prenumerations-ID:t som du använder för att skapa din Azure Container Apps- och Azure Managed Grafana-instans.
   RESOURCE_GROUP	Namnet på Azure-resursgruppen för din Azure Managed Grafana-instans.
   GRAFANA_INSTANCE_NAME	Instansnamnet för din Azure Managed Grafana-instans.

2. Logga in på Azure med Azure CLI.

   az login


3. Skapa en resursgrupp.

   az group create --name $RESOURCE_GROUP --location $LOCATION


4. Använd följande kommando för att säkerställa att du har den senaste versionen av Azure CLI-tilläggen för Azure Managed Grafana.

   az extension add --name amg --upgrade


Konfigurera en Azure Managed Grafana-instans

Först skapar du en Azure Managed Grafana-instans och beviljar nödvändiga rolltilldelningar.

1. Skapa en Azure Managed Grafana-instans.

   az grafana create \
       --name $GRAFANA_INSTANCE_NAME \
       --resource-group $RESOURCE_GROUP \
       --location $LOCATION


2. Om du vill läsa mått från Azure Monitor måste du ge Azure Managed Grafana-instansen rollen Övervakningsläsare . Mer information finns i autentisering och behörigheter för Azure Managed Grafana.

   GRAFA_IDDENTITY=$(az grafana show --name $GRAFANA_INSTANCE_NAME --resource-group $RESOURCE_GROUP --query "identity.principalId" --output tsv)

   az role assignment create --assignee $GRAFA_IDDENTITY --role "Monitoring Reader" --scope /subscriptions/$SUBSCRIPTION_ID


Skapa en instrumentpanel för Java-mått

1. Tilldela Grafana Admin-rollen till ditt konto på Azure Managed Grafana-resursen.

   Hämta resurs-ID:t för din Azure Managed Grafana-instans.

   GRAFANA_RESOURCE_ID=$(az grafana show --resource-group $RESOURCE_GROUP --name $GRAFANA_INSTANCE_NAME --query id --output tsv)


   Innan du kör det här kommandot ersätter du <USER_OR_SERVICE_PRINCIPAL_ID> platshållaren med ditt användar- eller tjänsthuvudnamns-ID.

   az role assignment create \
       --assignee <USER_OR_SERVICE_PRINCIPAL_ID> \
       --role "Grafana Admin" \
       --scope $GRAFANA_RESOURCE_ID


2. Ladda ned JSON-filen med exempel på instrumentpanel för Java-mått för Azure Container Apps.

3. Hämta slutpunkten för Azure Managed Grafana-resursen.

   az grafana show --resource-group $RESOURCE_GROUP \
      --name $GRAFANA_INSTANCE_NAME \
      --query "properties.endpoint" \
      --output tsv


   Det här kommandot returnerar den URL som du kan använda för att komma åt Instrumentpanelen för Azure Managed Grafana. Öppna webbläsaren med URL:en och logga in.

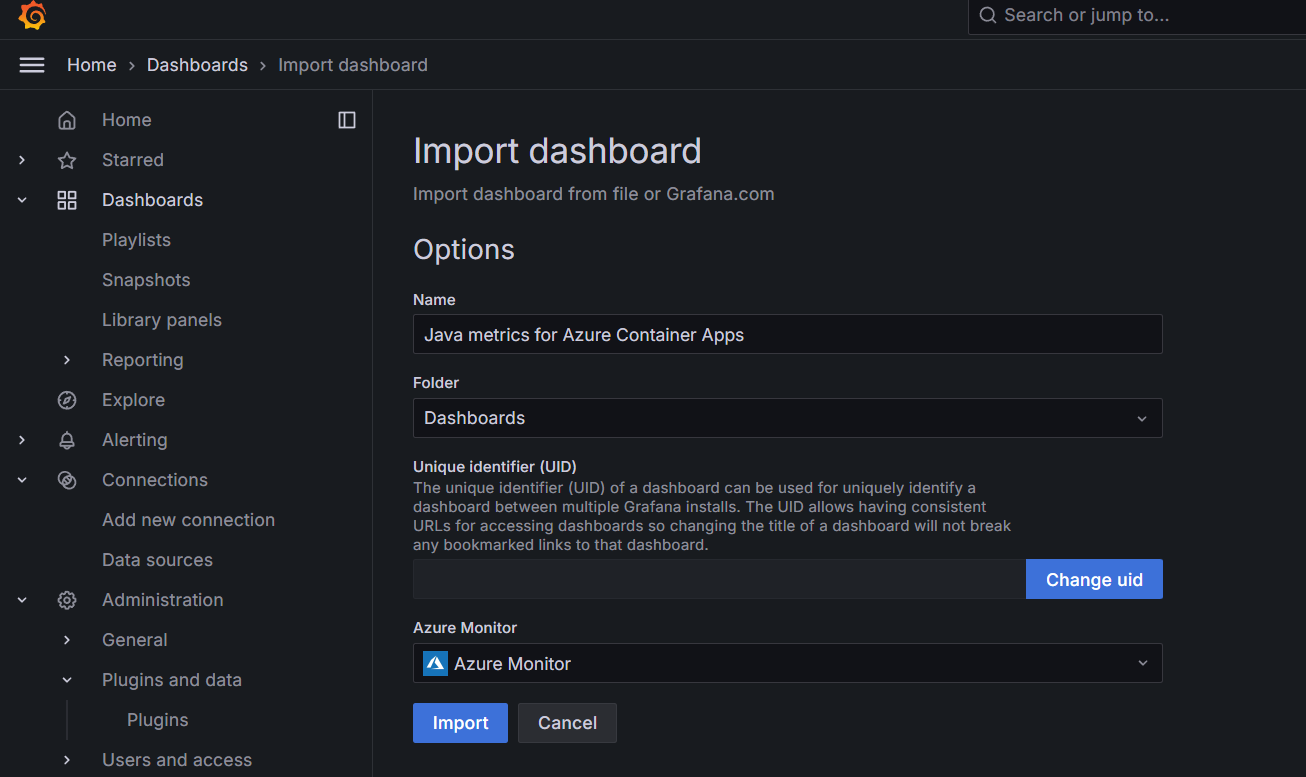

4. Gå till Dashboard>New –>Import och ladda upp JSON-exempelfilen för instrumentpanelen som du laddade ned i föregående steg. Välj den inbyggda Azure Monitor standarddatakällan och sedan välj knappen Import.



Visualisera Java-mått för Azure Container Apps med Grafana

1. Ange din resursinformation i filtren för dina Azure Container Apps. Nu kan du visa alla JVM-mått (Java Virtual Machine) som stöds i Azure Container Apps på instrumentpanelen. Exempelinstrumentpanelen tillhandahåller live-metrikdata, inklusive

   • Översikt över containerapp
   • JVM-minnesanvändning
   • JVM-minnesbuffert
   • JVM-skräpinsamling (GC)
   • En detaljerad analys av JVM-minnesanvändning











Du kan använda den här instrumentpanelen som utgångspunkt för att skapa egna anpassade måttvisualiseringar och övervakningslösning.

Rensa resurser

De resurser som skapas i den här självstudien påverkar din Azure-faktura. Om du inte ska använda dessa tjänster på lång sikt kör du följande kommando för att ta bort allt som skapats i den här handledningen.

az group delete --resource-group $RESOURCE_GROUP
