Skapa en Azure Batch pool i ett virtuellt nätverk

När du skapar en Azure Batch pool kan du etablera poolen i ett undernät för en Azure Virtual Network som du anger. I den här artikeln beskrivs hur du konfigurerar en Batch-pool i en Virtual Network.

Varför ska jag använda en Virtual Network?

Beräkningsnoder i en pool kan kommunicera med varandra, till exempel för att köra uppgifter med flera instanser, utan att det krävs en separat Virtual Network. Noder i en pool kan dock som standard inte kommunicera med någon virtuell dator (VM) som ligger utanför poolen, till exempel licens- eller filservrar.

Om du vill tillåta att beräkningsnoder kommunicerar säkert med andra virtuella datorer, eller med ett lokalt nätverk, kan du etablera poolen i ett undernät för en Virtual Network.

Prerequisites

• Authentication. Om du vill använda en Azure Virtual Network måste Batch-klient-API:et använda Microsoft Entra autentisering. Mer information finns i Autentisera Batch-tjänstlösningar med služba Active Directory.

• Ett Azure Virtual Network. Om du vill förbereda en Virtual Network med ett eller flera undernät i förväg kan du använda Azure-portalen, Azure PowerShell, Microsoft Azure CLI (CLI) eller andra metoder.

  • Information om hur du skapar en Azure Resource Manager baserad Virtual Network finns i Skapa en virtual network. En Resource Manager-baserad Virtual Network rekommenderas för nya distributioner och stöds endast för pooler som använder Konfiguration av virtuella datorer.

  • Om du vill skapa ett klassiskt virtuellt nätverk läser du Skapa ett virtuellt nätverk (klassiskt) med flera undernät. En klassisk Virtual Network stöds endast i pooler som använder Cloud Services Configuration.

    Viktigt

    Undvik att använda 172.17.0.0/16 för Azure Batch pool-VNet. Det är standardvärdet för Docker-bryggnätverket och kan vara i konflikt med andra nätverk som du vill ansluta till det virtuella nätverket. Att skapa ett virtuellt nätverk för Azure Batch pool kräver noggrann planering av nätverksinfrastrukturen.

Allmänna krav för virtuellt nätverk

• Virtual Network måste finnas i samma prenumeration och region som det Batch-konto som du använder för att skapa din pool.

• Det undernät som anges för poolen måste ha tillräckligt många otilldelade IP-adresser för att rymma det antal virtuella datorer som är avsedda för poolen, och tillräckligt många för att rymma poolens egenskaper targetDedicatedNodes och targetLowPriorityNodes. Om undernätet inte har tillräckligt med otilldelade IP-adresser allokerar poolen delvis beräkningsnoderna och ett storleksändringsfel uppstår.

• Om du inte använder förenklad beräkningsnodkommunikation måste du lösa dina Azure Storage slutpunkter med hjälp av anpassade DNS-servrar som betjänar ditt virtuella nätverk. Mer specifikt ska URL:er för formuläret <account>.table.core.windows.net, <account>.queue.core.windows.netoch <account>.blob.core.windows.net vara matchbara.

• Flera pooler kan skapas i samma virtuella nätverk eller i samma undernät (så länge det har tillräckligt med adressutrymme). En enda pool kan inte finnas i flera virtuella nätverk eller undernät.

• Ett virtuellt nätverk eller peer-kopplat virtuellt nätverk som används för Batch-pooler bör inte ha överlappande IP-adressintervall med programvarudefinierade nätverk eller routning på beräkningsnoder. En vanlig källa till konflikter beror på användningen av en containerkörning, till exempel Docker. Docker skapar en standardnätverksbrygga med ett definierat undernätsintervall på 172.17.0.0/16. Tjänster som körs i ett virtuellt nätverk i det standard-IP-adressutrymmet står i konflikt med tjänster på beräkningsnoden, till exempel fjärråtkomst via SSH.

Pooler i konfigurationen för virtuella datorer

Krav:

• Virtuella nätverk som stöds: endast Azure Resource Manager baserade virtuella nätverk.
• Undernäts-ID: När du anger undernätet med hjälp av Batch-API:erna använder du resursidentifieraren för undernätet. Identifieraren för undernätet har följande format:

/subscriptions/{subscription}/resourceGroups/{group}/providers/Microsoft.Network/virtualNetworks/{network}/subnets/{subnet}

• Behörigheter: Kontrollera om dina säkerhetsprinciper eller lås på Virtual Network prenumeration eller resursgrupp begränsar en användares behörighet att hantera Virtual Network.
• Nätverksresurser: Batch skapar automatiskt fler nätverksresurser i resursgruppen som innehåller Virtual Network.

Nätverkssäkerhetsgrupper för konfigurationspooler för virtuella datorer: Batch-standard

Batch skapar en nätverkssäkerhetsgrupp (NSG) på nätverksgränssnittet för varje distribution av en skalningsuppsättning för virtuella datorer i en Batch-pool. För pooler som inte har offentliga IP-adresser under kommunikation med simplified beräkningsnoder skapas inte NSG:er.

För att tillhandahålla nödvändig kommunikation mellan beräkningsnoder och Batch-tjänsten konfigureras dessa NSG:er så att:

• Inkommande TCP-trafik på portarna 29876 och 29877 från Batch-tjänstens IP-adresser som motsvarar tjänsttaggen BatchNodeManagement.region. Den här regeln skapas endast i classic poolkommunikationsläge.
• Utgående trafik på port 443 tillåts till IP-adresserna för Batch-tjänsten som motsvarar tjänsttaggen BatchNodeManagement.region.
• Utgående trafik på valfri port till det virtuella nätverket. Den här regeln kan justeras enligt NSG-regler på undernätsnivån.
• Utgående trafik på valfri port till Internet. Den här regeln kan justeras enligt NSG-regler på undernätsnivån.

Nätverkssäkerhetsgrupper för konfigurationspooler för virtuella datorer: Ange regler på undernätsnivå

Om du har en NSG som är associerad med undernätet för Batch-beräkningsnoder måste du konfigurera den här NSG:n med minst de inkommande och utgående säkerhetsreglerna som visas i följande tabeller.

Säkerhetsregler för inkommande trafik

Konfigurera inkommande trafik på port 3389 (Windows) eller 22 (Linux) endast om du behöver tillåta fjärråtkomst till beräkningsnoderna från externa källor på rdp- respektive SSH-standardportarna. Du kan behöva tillåta SSH-trafik på Linux om du behöver stöd för aktiviteter med flera instanser med vissa MPI-körningar (Message Passing Interface) i undernätet som innehåller Batch-beräkningsnoderna eftersom trafiken kan blockeras enligt NSG-regler på undernätsnivå. MPI-trafik går vanligtvis via privata IP-adresser, men kan variera mellan olika MPI-körmiljöer och konfigurationen av körmiljön. Det är inte absolut nödvändigt att tillåta trafik på dessa portar för att poolberäkningsnoderna ska kunna användas. Du kan också inaktivera standard fjärråtkomst på dessa portar genom att konfigurera poolslutpunkter.

Utgående säkerhetsregler

Utgående till BatchNodeManagement. regiontjänsttaggen krävs i classic poolkommunikationsläge om du använder Job Manager-uppgifter eller om dina uppgifter måste kommunicera tillbaka till Batch-tjänsten. För utgående till BatchNodeManagement. region i simplified poolkommunikationsläge använder Batch-tjänsten för närvarande endast TCP-protokoll, men UDP kan krävas för framtida kompatibilitet. För pooler utan offentliga IP-adresser med kommunikationsläge simplified och med en privat slutpunkt för nodhantering behövs ingen NSG. Mer information om utgående säkerhetsregler för tjänsttaggen BatchNodeManagement.region finns i Använd förenklad kommunikation för beräkningsnoder.

Skapa en pool med en Virtual Network i Azure-portalen

När du har skapat ett Virtual Network och tilldelat det ett undernät, kan du skapa en Batch-pool med det virtuella nätverket. Följ dessa steg för att skapa en pool från Azure-portalen:

1. Sök efter och välj Batch-konton i sökfältet överst i Azure portalen. Välj ditt Batch-konto. Det här kontot måste finnas i samma prenumeration och region som resursgruppen som innehåller den Virtual Network du tänker använda.

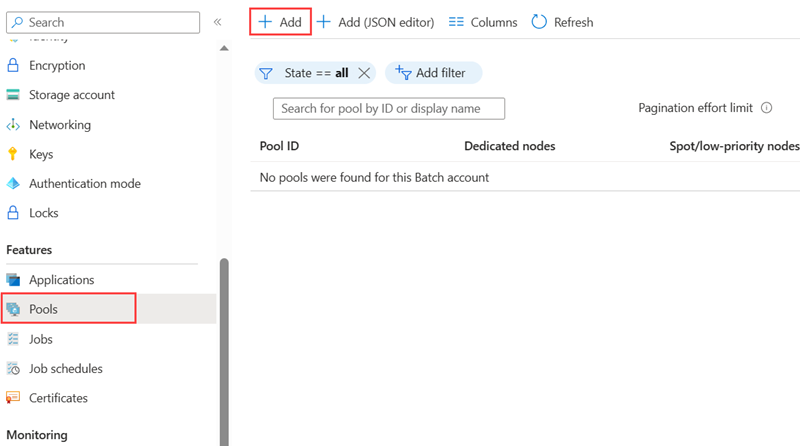

2. Välj Pooler i det vänstra navigeringsfältet.

3. I fönstret Pooler väljer du Lägg till.



4. På sidan Lägg till pool väljer du alternativen och anger informationen för poolen. Mer information om hur du skapar pooler för ditt Batch-konto finns i Skapa en pool med beräkningsnoder. Nodstorlek, dedikerade målnoder och noder med målplats/låg prioritet samt valfria inställningar.

5. I Virtual Network väljer du det virtual network och undernät som du vill använda.

6. Välj OK för att skapa poolen.

Användardefinierade vägar för tvingad tunneltrafik

Du kan ha krav i din organisation på att omdirigera (tvinga) internetbunden trafik från undernätet tillbaka till din lokala plats för inspektion och loggning. Dessutom kan du ha aktiverat tvingad tunneltrafik för undernäten i Virtual Network.

För att säkerställa att noderna i poolen fungerar i en Virtual Network som har aktiverat tvingad tunneltrafik måste du lägga till följande användardefinierade vägar (UDR) för det undernätet.

För klassiska kommunikationslägespooler:

• Batch-tjänsten måste kommunicera med noder för schemaläggning av uppgifter. Om du vill aktivera den här kommunikationen lägger du till en UDR som motsvarar BatchNodeManagement. regiontjänsttagg i den region där batchkontot finns. Ange Nästa hopptyp till Internet.

• Se till att ditt lokala nätverk inte blockerar utgående TCP-trafik till Azure Storage på målport 443 (särskilt URL:er i formuläret *.table.core.windows.net, *.queue.core.windows.netoch *.blob.core.windows.net).

För förenklade kommunikationslägespooler utan att använda en privat slutpunkt för nodhantering:

• Kontrollera att ditt lokala nätverk inte blockerar utgående TCP/UDP-trafik till Azure Batch BatchNodeManagement.regiontjänsttagg på målport 443. För närvarande används endast TCP-protokoll, men UDP kan krävas för framtida kompatibilitet.

För alla pooler:

• Om du använder virtuella filmonteringar, läs igenom nätverkskraven och se till att ingen nödvändig trafik blockeras.
