Codificar, decodificar ou gerar esquemas para ficheiros planos no Azure Logic Apps

Aplica-se a: Azure Logic Apps (Consumption + Standard)

Para fluxos de trabalho de integração business-to-business (B2B), muitas vezes é necessário converter dados entre formatos XML e ficheiros planos antes de poder trocar esses dados com parceiros comerciais.

Este guia mostra como usar ações de conectores incorporadas no Flat File para codificar ou decodificar XML e para gerar esquemas de flat file compatíveis com BizTalk a partir de dados de exemplo.

Referência técnica do conector

O conector Flat File inclui as seguintes ações de codificação, descodificação e geração de esquemas:

Para obter mais informações, consulte Conectores incorporados da conta de integração.

Pré-requisitos

• Uma conta do Azure e uma subscrição. Crie uma conta Azure gratuita.

• O recurso e o fluxo de trabalho da aplicação lógica onde pretende usar as operações do Ficheiro Plano.

  As operações de ficheiro plano não incluem nenhum gatilho. O teu fluxo de trabalho pode começar com qualquer trigger ou usar qualquer ação para trazer o XML de origem.

  Os exemplos neste artigo utilizam o gatilho de pedido chamado When an HTTP request is received (quando um pedido HTTP é recebido).

  Para obter mais informações, consulte:

  • Crie um fluxo de trabalho para uma aplicação de lógica de consumo usando o portal Azure

  • Criar um fluxo de trabalho de aplicativo lógico padrão usando o portal do Azure

• Um recurso de conta de integração para definir e armazenar artefactos para integração empresarial e fluxos de trabalho B2B.

  • Sua conta de integração e o recurso do aplicativo lógico devem existir na mesma assinatura do Azure e na mesma região do Azure.

  • Antes de começar a trabalhar com operações de Flat File , deve ligar a sua aplicação de lógica de consumo ou a sua aplicação de lógica Standard à conta de integração para trabalhar com artefactos como parceiros comerciais e acordos. Pode ligar uma conta de integração a múltiplos recursos da aplicação Consumption ou Standard Logic para partilhar os mesmos artefactos.

  Sugestão

  Se não estiver a trabalhar com artefactos B2B como parceiros comerciais e acordos em fluxos de trabalho Standard, pode não precisar de uma conta de integração. Em vez disso, pode carregar esquemas diretamente para o recurso da sua aplicação Standard Logic. De qualquer forma, podes usar o mesmo esquema em todos os subfluxos de trabalho no mesmo recurso da aplicação lógica. Para usar o mesmo esquema em vários recursos da Logic App, deve usar e ligar uma conta de integração.

• Um esquema de ficheiro plano que especifica como codificar ou decodificar conteúdo XML.

  Nos fluxos de trabalho Standard, as operações de Ficheiro Plano permitem-lhe selecionar um esquema a partir de uma conta de integração ligada ou que tenha carregado anteriormente para a sua aplicação lógica, mas não ambos.

  Para mais informações, consulte Adicionar esquemas às contas de integração.

• Instale ou use uma ferramenta que possa enviar solicitações HTTP para testar sua solução, por exemplo:

  • Código do Visual Studio com uma extensão do Visual Studio Marketplace
  • PowerShell Invoke-RestMethod
  • Microsoft Edge - Ferramenta Network Console
  • Bruno
  • curl

  Atenção

  Para cenários em que você tem dados confidenciais, como credenciais, segredos, tokens de acesso, chaves de API e outras informações semelhantes, certifique-se de usar uma ferramenta que proteja seus dados com os recursos de segurança necessários. A ferramenta deve funcionar offline ou localmente e não requer login em uma conta online ou sincronização de dados com a nuvem. Ao usar uma ferramenta com essas características, você reduz o risco de expor dados confidenciais ao público.

Limitações

• O conteúdo XML que você deseja decodificar deve ser codificado no formato UTF-8.

• No seu esquema de ficheiro simples, certifique-se de que os grupos XML contidos não têm um número excessivo de ocorrências da propriedade max count definida com um valor superior a 1. Evite aninhar um grupo XML com um valor da propriedade max count superior a 1 dentro de outro grupo XML com um valor da propriedade max count superior a 1.

• Quando o Azure Logic Apps analisa o esquema do ficheiro plano, e quando o esquema permite a escolha do próximo fragmento, o Azure Logic Apps gera um símbolo e uma previsão para esse fragmento. Se o esquema permitir demasiados construtos, por exemplo, mais de 100.000, a expansão do esquema torna-se muito grande, o que consome demasiados recursos e demasiado tempo.

Carregar esquema

Depois de criar o seu esquema, carregue o esquema com base no seu fluxo de trabalho:

• Consumo: Adicionar esquemas às contas de integração para fluxos de trabalho de Consumo

• Standard: Adicionar esquemas às contas de integração para fluxos de trabalho Standard

Adicionar uma ação de codificação de ficheiro plano

1. No portal do Azure, abra seu recurso de aplicativo lógico.

2. No designer, abre o teu fluxo de trabalho.

   Se o fluxo de trabalho não tiver um gatilho ou quaisquer outras ações necessárias, adicione essas operações primeiro.

   Este exemplo usa o gatilho Request chamado Quando uma solicitação HTTP é recebida. Para adicionar um gatilho, veja Adicionar um gatilho para iniciar o seu fluxo de trabalho.

3. No designer, siga estes passos gerais para adicionar a ação incorporada chamada Flat File Encoding.

   O painel de informações de ações abre-se com o separador Parâmetros selecionado.

4. No parâmetro de Conteúdo da ação, forneça o conteúdo XML para codificar, que é produzido pelo gatilho ou de uma ação anterior, seguindo estes passos:

   1. Selecione dentro da caixa de Conteúdo e depois selecione o ícone de relâmpago para abrir a lista dinâmica de conteúdo.

   2. Da lista de conteúdos dinâmicos, selecione o conteúdo XML a codificar.

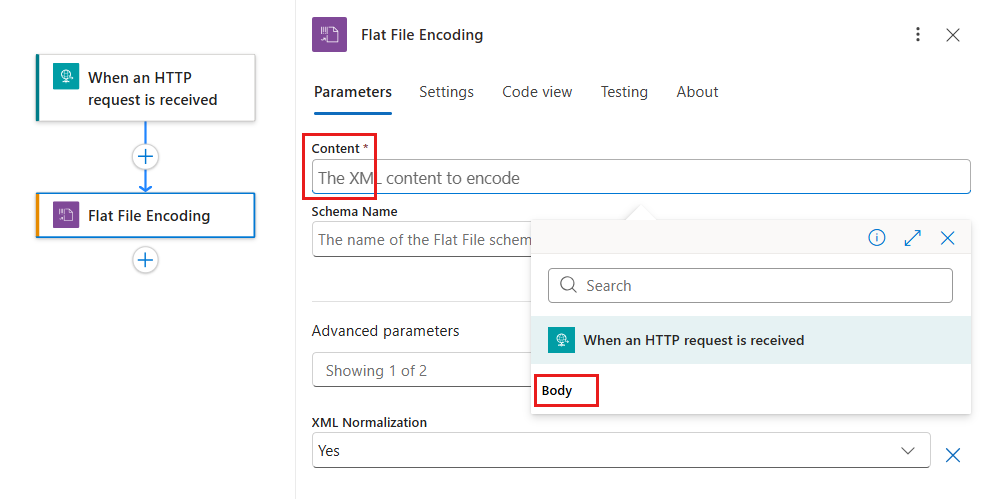

   O exemplo seguinte mostra a lista de conteúdo dinâmico aberta, a saída do disparador When an HTTP request is received e o conteúdo Body selecionado da saída do disparador.



   Nota

   Se Corpo não aparecer na lista de conteúdo dinâmico, ao lado do rótulo da secção Quando um pedido HTTP é recebido , selecione Ver mais. Você também pode inserir diretamente o conteúdo a ser codificado na caixa Conteúdo .

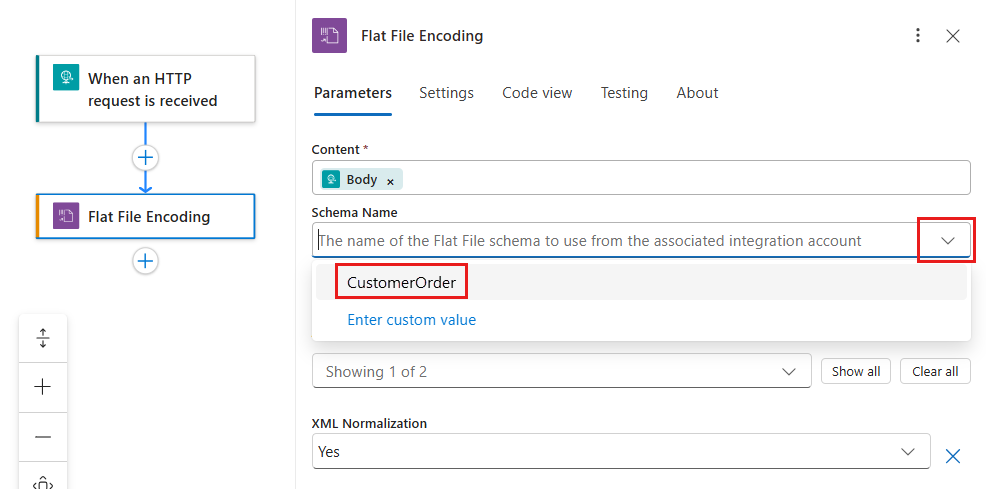

5. Na lista Schema Name, selecione o seu esquema.



   Nota

   Se a lista de esquemas estiver vazia, a causa pode ser:

   • O recurso da aplicação lógica não está ligado a uma conta de integração.
   • A conta de integração ligada não contém ficheiros de esquema.
   • O recurso da app lógica não contém ficheiros de esquema. Esta razão aplica-se apenas a aplicações de lógica padrão.

6. Para adicionar outros parâmetros opcionais à ação, selecione esses parâmetros da lista de parâmetros Avançados .

   Parâmetro	valor	Descrição
   Modo de gerar nó vazio	ForcedDisabled ou HonorSchemaNodeProperty ou ForcedEnabled	O modo a utilizar para a geração de nós vazios com codificação de ficheiro simples. No BizTalk, o esquema de ficheiro simples tem uma propriedade que controla a geração de nós vazios. Pode acompanhar o comportamento da propriedade de geração de nós vazios no seu esquema de ficheiro plano. Em alternativa, pode usar esta configuração para que o Azure Logic Apps gere ou omita nós vazios. Para obter mais informações, consulte Tags para elementos vazios.
   Normalização XML	Sim ou Não	A configuração para habilitar ou desabilitar a normalização XML na codificação de arquivo simples. Para obter mais informações, consulte XmlTextReader.Normalization.

7. Salve seu fluxo de trabalho. Na barra de ferramentas do estruturador, selecione Guardar.

Adicionar uma ação de descodificação de ficheiro plano

1. No portal do Azure, abra seu recurso de aplicativo lógico.

2. No designer, abre o teu fluxo de trabalho.

   Se o fluxo de trabalho não tiver um gatilho ou quaisquer outras ações necessárias, adicione essas operações primeiro.

   Este exemplo usa o gatilho Request chamado Quando uma solicitação HTTP é recebida. Para adicionar um gatilho, veja Adicionar um gatilho para iniciar o seu fluxo de trabalho.

3. No designer, siga estes passos gerais para adicionar a ação incorporada chamada Flat File Decoding.

4. No parâmetro Content da ação, forneça o conteúdo XML para descodificar, seja como saída do trigger ou de uma ação anterior, seguindo estes passos:

   1. Selecione dentro da caixa de Conteúdo e depois selecione o ícone de relâmpago para abrir a lista dinâmica de conteúdo.

   2. Da lista de conteúdo dinâmico, selecione o conteúdo XML a decodificar.

   O exemplo seguinte mostra a lista de conteúdo dinâmico aberta, a saída do disparador When an HTTP request is received e o conteúdo Body selecionado da saída do disparador.



   Nota

   Se Body não aparecer na lista de conteúdo dinâmico, selecione Ver mais ao lado do rótulo da secção Quando um pedido HTTP é recebido. Você também pode inserir diretamente o conteúdo a ser decodificado na caixa Conteúdo .

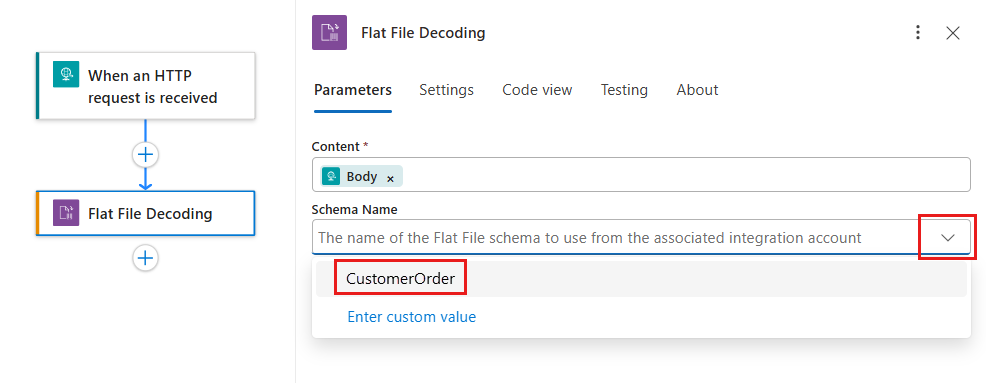

5. Na lista Nome do esquema, selecione o seu esquema.



   Nota

   Se a lista de esquemas estiver vazia, a causa pode ser:

   • O recurso da aplicação lógica não está ligado a uma conta de integração.
   • A conta de integração ligada não contém ficheiros de esquema.
   • O recurso da app lógica não contém ficheiros de esquema. Esta razão aplica-se apenas a aplicações de lógica padrão.

6. Salve seu fluxo de trabalho. Na barra de ferramentas do estruturador, selecione Guardar.

Agora você terminou de configurar sua ação de decodificação de arquivo simples. Em um aplicativo do mundo real, talvez você queira armazenar os dados decodificados em um aplicativo de linha de negócios (LOB), como o Salesforce. Ou, você pode enviar os dados decodificados para um parceiro comercial. Para enviar a saída da ação de decodificação para o Salesforce ou para seu parceiro comercial, use os outros conectores disponíveis nos Aplicativos Lógicos do Azure:

• Conectores gerenciados em Aplicativos Lógicos do Azure
• Conectores incorporados nas Azure Logic Apps

Adicionar uma ação de geração de esquema de ficheiro plano

A ação Geração de Esquema de Ficheiro Plano gera um esquema de ficheiro plano XSD em tempo de execução a partir de conteúdo de ficheiro plano de exemplo que fornece como entrada. O esquema gerado é compatível com anotações de ficheiros planos do BizTalk, como b:schemaInfo, b:recordInfo, e b:fieldInfo.

1. No portal do Azure, abra seu recurso de aplicativo lógico.

2. No designer, abre o teu fluxo de trabalho.

   Se o fluxo de trabalho não tiver um gatilho ou quaisquer outras ações necessárias, adicione essas operações primeiro.

   Este exemplo usa o gatilho Request chamado Quando uma solicitação HTTP é recebida. Para adicionar um gatilho, veja Adicionar um gatilho para iniciar o seu fluxo de trabalho.

3. No designer, siga estes passos gerais para adicionar a ação incorporada chamada Geração de Esquemas de Ficheiros Planos.

4. No parâmetro Conteúdo da ação, forneça o conteúdo da amostra do ficheiro plano.

   Pode usar conteúdo da saída do gatilho ou de uma ação anterior:

   1. Selecione dentro da caixa de Conteúdo e depois selecione o ícone de relâmpago para abrir a lista dinâmica de conteúdo.

   2. Da lista de conteúdo dinâmico, selecione o conteúdo de ficheiro plano de exemplo.

5. Defina o parâmetro de estrutura de Registo para Delimitado ou Posicional.

   O projetista utiliza parâmetros dinâmicos (getFlatFileSchemaGenerationParameters) para mostrar o conjunto correto de parâmetros, com base no valor selecionado recordStructure .

   O exemplo seguinte mostra os parâmetros de configuração para a estrutura de registos delimitada :



   O exemplo seguinte mostra os parâmetros de configuração para a estrutura de registo posicional :



6. Para a estrutura de registos selecionada, defina os parâmetros obrigatórios e opcionais.

   Parâmetros comuns (Delimitados e Posicionais)

   Parâmetro	Tipo	Obrigatório	Descrição
   content	Any	Yes	Conteúdo de dados de amostra em ficheiros planos (string ou binário).
   recordStructure	String	Yes	Delimited ou Positional.
   hasHeader	booleano	Yes	Se true, trata a primeira linha de registo como o cabeçalho e usa esses valores como os nomes dos campos gerados.
   recordDelimiter	String	No	Delimitador de linha de registo. A análise sintética usa este valor literalmente (sem descodificação hexadecimal). Use caracteres reais, como \r\n ou \n. Para usar a divisão de linha por defeito, omita este valor. O XSD gerado pode emitir um valor hexadecimal (0x0D0A) nas anotações de esquema.
   recordDelimiterOrder	String	No	Colocação do delimitador: Infix (padrão), Prefix, ou Postfix.
   rootElementName	String	No	Nome do elemento raiz para o XSD. Padrão: Root.
   targetNamespace	String	No	Espaço de nomes alvo para o esquema. Predefinição: http://schemas.microsoft.com/FlatFile/{RootElementName}
   recordName	String	No	Nome para o elemento de registo filho repetido. Predefinição: {RootElementName}_Record

   Parâmetros específicos delimitados

   Parâmetro	Tipo	Obrigatório	Descrição
   fieldDelimiter	String	Yes	Caracteres delimitadores de campo, como vírgula, ponto e vírgula, tab, Fornecer caracteres reais, como ,, ;, ou \t. A análise sintáctica usa comparação literal de cadeias (sem decodificação hexadecimal).
   fieldDelimiterOrder	String	Yes	Colocação do delimitador: Infix (padrão), Prefix, ou Postfix.
   escapeCharacter	String	No	Caráter de escape para delimitadores incorporados nos valores de campo. Forneça o carácter real, como \ ou ". A análise sintáctica usa correspondência literal (sem decodificação hexadecimal).

   Parâmetros específicos da posição

   Parâmetro	Tipo	Obrigatório	Descrição
   countPositionsByByte	booleano	Yes	Mede os comprimentos dos campos em bytes (true) ou caracteres (false). Relevante para codificações multibyte.
   fieldPositions	Array	Yes	Array de objetos de posição de campo, cada um com length e justification.
   fieldPositions[].length	Integer	Yes	Largura fixa do campo.
   fieldPositions[].justification	String	Yes	Controla o alinhamento do almofadamento. Introduza manualmente o valor Left ou Right (sem distinção entre maiúsculas e minúsculas). Nota: O designer atual não fornece uma lista para selecionar um valor.

7. Antes de executares o fluxo de trabalho, revê o delimitador e o comportamento da personagem de escape:

   Comportamento do delimitador de registos

   Aspect	Comportamento
   Análise sintática (divisão de linhas)	options.RecordDelimiter (valor bruto de utilizador) passa diretamente para String.Split(). Sem descodificação hexadecimal.
   Saída XSD	GetRecordDelimiterForSchema() é convertido da seguinte forma: - Se tiver o prefixo 0x-, deixar passar. - Se estiver vazio, assume 0x0D0A por predefinição. - Caso contrário, converter caracteres literais em bytes hexadecimais.
   Entrada hexadecimal	Não para análise sintética. Se fornecer 0x0D0A, a análise sintática tenta dividir com base no texto literal 0x0D0A.
   O que fornecer	Utilize os caracteres literais: \r\n, \n ou omita-os completamente, caso em que, por predefinição, a divisão é feita em \r\n/\n/\r.

   Comportamento do delimitador de campo

   Aspect	Comportamento
   Análise (divisão de campos)	options.FieldDelimiter é passado diretamente para SplitDelimitedRecord() como uma comparação literal de cadeias de caracteres. Sem descodificação hexadecimal.
   Saída XSD	Se o valor começar por 0x, emite child_delimiter_type="hex"; caso contrário, "char".
   Entrada hexadecimal	Não para análise sintética. 0x09 Corresponde ao texto 0x09literal, não ao tab.
   O que fornecer	Usa personagem(s) real(is): ,, ;, \t, |, e assim sucessivamente.

   Comportamento das personagens de fuga

   Aspect	Comportamento
   Análise sintática (escapar)	options.EscapeCharacter é comparado literalmente. Quando houver correspondência, o carácter seguinte é consumido tal como está. Sem descodificação hexadecimal.
   Saída XSD	Se o valor começar com 0x, emite escape_char_type="hex"; caso contrário, "char".
   Entrada em hexadecimal	Não para análise sintética. O mesmo comportamento de correspondência literal.
   O que fornecer	Use a personagem real, por exemplo, \ ou ".

8. Salve seu fluxo de trabalho. Na barra de ferramentas do estruturador, selecione Guardar.

9. Para usar a saída do esquema gerada para ações de decodificação ou codificação, guarde manualmente esta saída como ficheiro .xsd .

10. Carrega o .xsd ficheiro na tua conta de integração. Ou, para fluxos de trabalho padrão, carregue o ficheiro na pasta Artefactos do recurso da aplicação lógica. Também pode usar a API REST para carregar o artefacto do esquema.

    O esquema gerado é devolvido no corpo de saída da ação como uma string:

    @body('Flat_File_Schema_Generation')


11. Opcionalmente, use os seguintes exemplos de definição:

    Exemplo delimitado

    {
       "Flat_File_Schema_Generation": {
          "type": "FlatFileSchemaGeneration",
          "runAfter": {},
          "inputs": {
             "content": "@triggerBody()",
             "recordStructure": "Delimited",
             "fieldDelimiter": ";",
             "fieldDelimiterOrder": "Infix",
             "recordDelimiter": "\\r\\n",
             "hasHeader": true,
             "rootElementName": "MerchantOrders",
             "targetNamespace": "http://schemas.contoso.com/FlatFile/MerchantOrders",
             "recordName": "MerchantOrder",
             "escapeCharacter": "\\"
          }
       }
    }


    Exemplo de posição

    {
       "Flat_File_Schema_Generation": {
          "type": "FlatFileSchemaGeneration",
          "runAfter": {},
          "inputs": {
             "content": "@triggerBody()",
             "recordStructure": "Positional",
             "fieldPositions": [
                { "length": 6, "justification": "Left" },
                { "length": 5, "justification": "Left" },
                { "length": 3, "justification": "Left" }
             ],
             "countPositionsByByte": false,
             "hasHeader": false,
             "rootElementName": "Ledger",
             "targetNamespace": "http://schemas.contoso.com/FlatFile/Ledger"
          }
       }
    }


    Passe o esquema gerado para a ação seguinte:

    {
       "Next_Action": {
          "inputs": {
             "schema": "@body('Flat_File_Schema_Generation')"
          },
          "runAfter": {
             "Flat_File_Schema_Generation": [ "Succeeded" ]
          }
       }
    }


12. Revise a saída, as regras de inferência e os problemas conhecidos:

    Output:

    Property	Tipo	Descrição
    body	String	Gerou um esquema XSD compatível com BizTalk como uma string XML.

    Conteúdos XSD gerados de nível superior:

    • b:schemaInfo anotação com standard="Flat File", root_reference, e codepage="65001" (UTF-8)
    • b:recordInfo anotações por registo com structure, child_delimiter, child_delimiter_type, child_order e os opcionais escape_char e escape_char_type
    • b:fieldInfo anotações por campo com justification e, para esquemas posicionais, pos_offset e pos_length
    • Inferência de tipo de dados a partir de dados amostrais: xs:string, xs:integer, xs:decimal, xs:boolean, xs:date, xs:dateTime

    Inferência de tipo de dado a partir do primeiro registo de dados não vazio:

    Valor da amostra	Tipo XSD inferido
    true ou false	xs:boolean
    12345	xs:integer
    19.99	xs:decimal
    2025-01-15	xs:date
    2025-01-15T10:30:00	xs:dateTime
    Qualquer outro valor	xs:string

    Ordem do filho (colocação do delimitador):

    Order	Meaning	Exemplo (;)
    Infix	Delimitador entre campos	A;B;C
    Prefix	Delimitador antes de cada campo	;A;B;C
    Postfix	Delimitador após cada campo	A;B;C;

    Gestão de cabeçalhos:

    • Quando hasHeader é true, a primeira linha é tratada como nomes de campos, não como dados.
    • Os valores do cabeçalho são higienizados para nomes válidos de elementos XML. Os caracteres especiais tornam-se _, e os dígitos iniciais recebem um _ prefixo.
    • Se existir apenas uma linha de cabeçalho e não existirem registos de dados, os campos por defeito são xs:string.
    • Se um campo de cabeçalho estiver em branco, o nome do campo gerado recorre a Field{N}.
    • Quando hasHeader é false, os campos são automaticamente nomeados Field1, Field2, Field3 e assim sucessivamente.

Limitações e problemas conhecidos

Solucionar problemas

Testar o fluxo de trabalho

Para acionar seu fluxo de trabalho, siga estas etapas:

1. No gatilho Request , encontre o parâmetro HTTP POST URL e copie o URL.

2. Abra sua ferramenta de solicitação HTTP e use suas instruções para enviar uma solicitação HTTP para a URL copiada, incluindo o método esperado pelo gatilho de solicitação .

   Este exemplo usa o POST método com a URL.

3. Inclua o conteúdo XML que você deseja codificar ou decodificar no corpo da solicitação.

4. Depois de terminar o seu fluxo de trabalho, vá ao histórico de execuções do fluxo de trabalho e examine as entradas e saídas da ação Flat File .

Conteúdo relacionado

• Processar mensagens XML e ficheiros planos no Azure Logic Apps
