O Gateway de Aplicativo fornece suporte nativo a WebSocket em todos os tamanhos de gateway. Não há nenhuma configuração configurável pelo usuário para habilitar ou desabilitar seletivamente o suporte ao WebSocket.
O protocolo WebSocket padronizado na RFC6455 permite uma comunicação full-duplex entre um servidor e um cliente em uma conexão TCP de execução longa. Esse recurso permite uma comunicação mais interativa entre o servidor Web e o cliente, que pode ser bidirecional sem a necessidade de sondagem, necessária nas implementações baseadas em HTTP. O WebSocket tem baixa sobrecarga, ao contrário do HTTP e pode reutilizar a mesma conexão TCP para várias solicitações/respostas, resultando em uma utilização mais eficiente de recursos. Os protocolos WebSocket são projetados para funcionar em portas HTTP tradicionais de 80 e 443. O Gateway de Aplicativo dá suporte a até 30.000 conexões WS simultâneas e 13.500 conexões WSS por instância.
Você pode continuar usando um ouvinte HTTP padrão na porta 80 ou 443 para receber o tráfego do WebSocket. O tráfego WebSocket será direcionado para o servidor de back-end habilitado para WebSocket usando o pool de back-end apropriado conforme especificado nas regras do gateway de aplicativo. O servidor back-end precisa responder às investigações do gateway de aplicativo, descritas na seção Visão geral da investigação de integridade. As investigações de integridade do gateway de aplicativo se destinam apenas a HTTP/HTTPS. Cada servidor back-end precisa responder às investigações de HTTP do gateway de aplicativo para encaminhar o tráfego do WebSocket para o servidor.
Ele é usado em aplicativos que se beneficiam de comunicação rápida e em tempo real, como chat, painel e aplicativos de jogos.
Como o WebSocket funciona

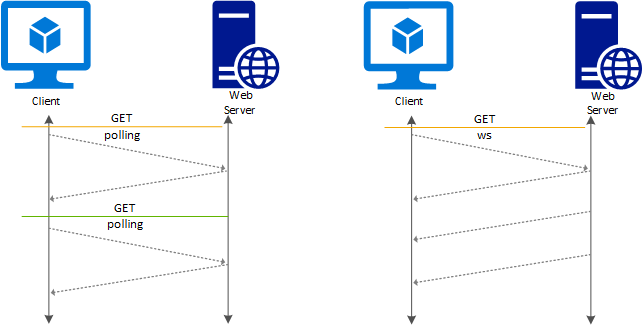

Para estabelecer uma conexão WebSocket, um handshake baseado em HTTP é trocado entre o cliente e o servidor. Em caso de êxito, o protocolo de camada de aplicativo é "atualizado" de HTTP para WebSockets usando a conexão TCP estabelecida anteriormente. Assim que isso ocorre, o HTTP fica totalmente fora de cogitação. Os dados podem ser enviados ou recebidos usando o protocolo WebSocket por ambos os pontos de extremidade até o encerramento da conexão com o WebSocket.
Observação
Depois que uma conexão é atualizada para usar WebSocket, como um proxy intermediário/de terminação, o Application Gateway simplesmente envia os dados recebidos do frontend para o backend e vice-versa, sem qualquer capacidade de inspecionar ou manipular os dados. Portanto, o WAF (Firewall de Aplicativo Web) não pode analisar nenhum conteúdo e não realiza nenhuma inspeção nesses dados. Da mesma forma, quaisquer alterações, como reescrita de cabeçalhos, reescrita de URL ou substituição do nome do host nas configurações de back-end, não se aplicam após o estabelecimento de uma conexão WebSocket.
Elemento de configuração do ouvinte
Um ouvinte HTTP existente pode ser usado para dar suporte ao tráfego do WebSocket. O snippet a seguir mostra um httpListeners elemento de um arquivo de modelo de exemplo. Você precisa de ouvintes HTTP e HTTPS para dar suporte ao WebSocket e ao tráfego seguro do WebSocket. Da mesma forma, você pode usar o portal ou Azure PowerShell para criar um gateway de aplicativo com ouvintes nas portas 80 e 443 para dar suporte ao tráfego do WebSocket.
"httpListeners": [
{
"name": "appGatewayHttpsListener",
"properties": {
"FrontendIPConfiguration": {
"Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendIPConfigurations/DefaultFrontendPublicIP"
},
"FrontendPort": {
"Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendPorts/appGatewayFrontendPort443'"
},
"Protocol": "Https",
"SslCertificate": {
"Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/sslCertificates/appGatewaySslCert1'"
},
}
},
{
"name": "appGatewayHttpListener",
"properties": {
"FrontendIPConfiguration": {
"Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendIPConfigurations/appGatewayFrontendIP'"
},
"FrontendPort": {
"Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendPorts/appGatewayFrontendPort80'"
},
"Protocol": "Http",
}
}
],
BackendAddressPool, BackendHttpSetting e configuração da regra de roteamento
Use um BackendAddressPool para definir um pool de back-end com servidores habilitados para WebSocket. Defina a backendHttpSetting com as portas de back-end 80 e 443. O valor do tempo limite da solicitação nas Configurações de HTTP também se aplica à sessão do WebSocket. Você não precisa alterar a regra de roteamento, que vincula o ouvinte apropriado ao pool de endereços de back-end correspondente.
"requestRoutingRules": [{
"name": "<ruleName1>",
"properties": {
"RuleType": "Basic",
"httpListener": {
"id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/httpListeners/appGatewayHttpsListener')]"
},
"backendAddressPool": {
"id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendAddressPools/ContosoServerPool')]"
},
"backendHttpSettings": {
"id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendHttpSettingsCollection/appGatewayBackendHttpSettings')]"
}
}
}, {
"name": "<ruleName2>",
"properties": {
"RuleType": "Basic",
"httpListener": {
"id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/httpListeners/appGatewayHttpListener')]"
},
"backendAddressPool": {
"id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendAddressPools/ContosoServerPool')]"
},
"backendHttpSettings": {
"id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendHttpSettingsCollection/appGatewayBackendHttpSettings')]"
}
}
}]
Observação
Verifique se o valor de tempo limite é maior do que o intervalo de ping/pong definido pelo servidor para evitar erros de tempo limite antes que um ping seja enviado do cliente. Um valor típico para um WebSocket é de 20 segundos, portanto, por exemplo, um valor de tempo limite de 40 segundos garante que o gateway não envie um erro de tempo limite antes que o cliente envie um ping. Caso contrário, essa condição gerará um erro 1006 no lado do cliente.
Back-end habilitado para WebSocket
Seu back-end deve ter um servidor Web HTTP/HTTPS em execução na porta configurada (geralmente 80 ou 443) para que o WebSocket funcione. Esse requisito existe porque o protocolo WebSocket exige que o handshake inicial seja HTTP com uma atualização para o protocolo WebSocket como um campo de cabeçalho. O exemplo a seguir mostra um cabeçalho:
GET /chat HTTP/1.1
Host: server.example.com
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Key: dGhlIHNhbXBsZSBub25jZQ==
Origin: https://example.com
Sec-WebSocket-Protocol: chat, superchat
Sec-WebSocket-Version: 13
Outro motivo para esse requisito é que a investigação de integridade de back-end do gateway de aplicativo dá suporte apenas aos protocolos HTTP e HTTPS. Se o servidor de back-end não responder a investigações HTTP ou HTTPS, o gateway o removerá do pool de back-end.
Próximas etapas
Depois de saber mais sobre o suporte do WebSocket, vá para criar um gateway de aplicativo para começar a usar um aplicativo Web habilitado para WebSocket.
